Le projecteur que l'on va modifier est un EUMIG MARK 605 D. Cependant, les modifications peuvent s'appliquer
sur tous les modeles de la serie 600. Les modèles du début de la gamme, tel que le 600 ou le 602 par exemple,
ne contiennent pas de dispositif de variation de vitesse. Il suffit donc d'ignorer les étapes de démontage
concernant le dispositif de régulation de vitesse.
LES MODIFICATIONS SONT IRREVERSIBLES
Photo 1 : Le projecteur Eumig
Après enlèvement des vis maintenants le cache extérieur nous accédons
aux différentes parties mécaniques du projecteur.
|
|
| Photo 2 : Dos du projecteur |
Photo 3 : La mécanique interne |
Ce projecteur dispose d'un système de variation de la vitesse du défilement du film. Tout ce système va être enlevé pour ne
laisser que la partie d'entrainement du film. Nous allons aussi changer le transformateur et le moteur. Le
transformateur est remplacé par un transformateur 2 x 9V 48 VA. Quant au moteur, il est remplacé par un moteur pas à pas
Modèle Astrosyn 23LM-C réf 41.6157 chez Sélectronic [6].
La liaison entre le moteur et l'arbre principale est modifié par une transmission composée de deux poulies
dentées réf 46PT 2,5-8 ainsi que de la courroie synchrone correspondante réf T 2,5/200 largeur 4 mm commandés chez
HPC [7].
Photo 4 : Le matériel nécessaire
Ce projecteur est complexe. Il est donc important de bien repérer les piéces que l'on démonte.
Les photos 5 a 23 montrent le cheminement pour un démontage sans trop de difficulté du projecteur.

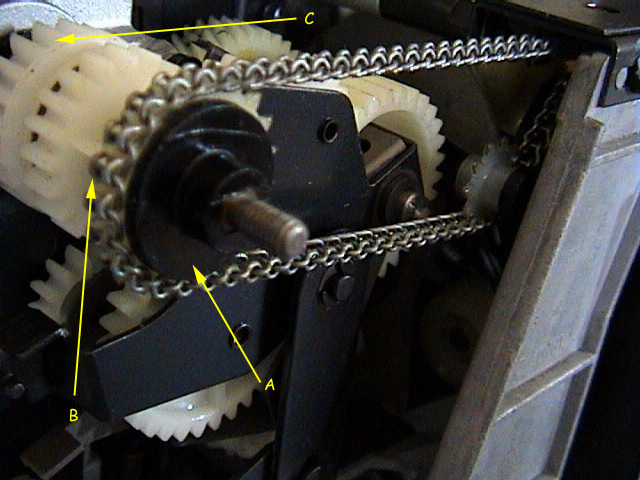

La photo 5 montre le point de départ du démontage. Il faut commencer par deviser l'ecrou en plastique. Cet ecrou retient un ressort et un ensemble de
3 pignons. Ces derniers sont visible sur la photo 6. Le pignon C peut etre laissé sur l'arbre.
|
|
| Photo 5 : Départ |
Photo 6 : Demontage étape #1 |

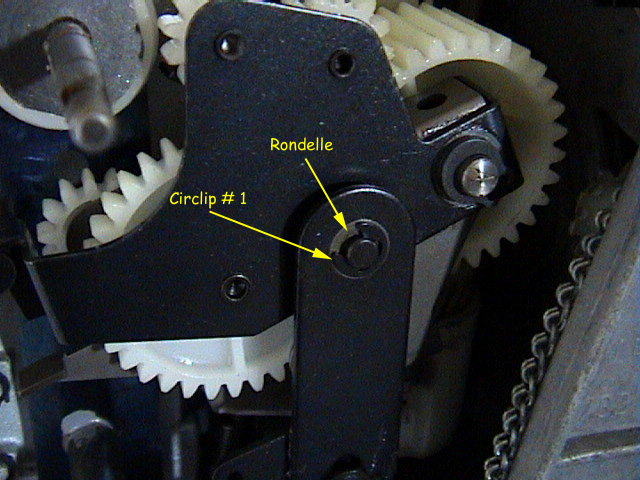

Puis nous enlevons le ressort indiqué sur la photo 7. Les photos 8 et 9 montrent les deux circlips à enlever.
La photo 10 indique les deux vis à enlever pour completement retirer les deux partie A et B. Toutes ces pièces
seront utilisé par le suite.
|
|
| Photo 7 : Demontage étape #2 |
Photo 8 : Demontage étape #3 |
|
|
| Photo 9 : Demontage étape #4 |
Photo 10 : Demontage étape #5 |
Maintenant nous devons enlever la cremallaire superieure. Pour cela il suffit de devisser les deux entretoises
indiqué sur la photo 11. Cette pièce ne sera plus utilisée.
Photo 11 : Demontage étape #6
Une fois cette opération acomplie, le bloc de pignons peut etre enlevé. Pour cela il suffit de retirer les deux
circlips indiqué sur la photos. Il faut bien faire attention à toutes les petites rondelles qui sont entre les
differentes parties du mécanisme. Les pignons sont gardés pour le télécinéma.
Photo 12 : Demontage étape #7
Puis nous enlevons la came centrale. Pour cela il faut déviser la vis externe et interne située en bas,photo 13,puis
il faut pousser l'axe vers le haut. La came ne sera plus utilisée.
Photo 13 : Demontage étape #8
La structure interne de votre projecteur doit ressembler à la photo 14.
Photo 14 : Demontage étape #9
La prochaine etape consiste à enlever le transformateur ainsi que le chassi du moteur. Pour cela il
suffit d'enlever les differentes vis indiquées par les flèches. Au par avant il faut enlever la came du selecteur
de vitesse photo 15.
|
|
| Photo 15 : Demontage étape #10 |
Photo 16 : Demontage étape #11 |
|
|
| Photo 17 : Demontage étape #12 |
Photo 18 : Demontage étape #13 |
Voici à quoi ressemble le projecteur à cette étape.
Photo 19 : Demontage étape #14
L'arbre principale s'enlève en devissant toutes les vis indiquées sur le photos 20 et 21 ainsi que le circlip.
Il faut ensuite poussé l'arbre vers la droite et sortir les pièces une à une. Entre les bagues de serrage et le support
de l'arbre, il y a des petites rondelles en plastique. Toutes les pièces doivent etre conservées.
|
|
| Photo 20 : Demontage étape #15 |
Photo 21 : Demontage étape #16 |
La petite pièce de la photo 22 est démontée en retirant le circlip indiqué par la flèche.
Cette pièce ne sera plus utilisée.
Photo 22 : Demontage étape #17
Pour finir, les fils sont enlevés ainsi que le support de lampe qui se trouve de l'autre coté.
|
|
| Photo 22 : Demontage étape #17 |
Photo 23 : Demontage étape #18 |
Sur le support moteur, il faut garder la la plaque en tole qui tient le tendeur de chaine. Cette tole est maintenue
par 4 vis. Les filtres utilisé pour les basses vitesse sont retiré deffinitivement. Le moteur sera complement retiré
pour ne garder que le chassi.
|
|
| Photo 24 : Le moteur et le tendeur |
Photo 25 : Le chassi |
La photo 26 donne l'inventaire des pièces qui seront nécéssaires pour le télécinéma.
Photo 26 : Inventaire des pièces
Nous allons maitenant procéder au montage du télécinéma.
Le moteur sera fixé au chassi du projecteur par l'intermediaire d'une tole de 1 mm d'épaisseur
|
|
| Schema 1 : Schema de la plaque de fixation du moteur |
Photo 27 : La plaque de fixation |
Afin de limiter les usinages, les pales vont etre modifiées. En effet il faut garder la came en plastique qui est maintenue
sur celles-ci par trois vis. La poulie va etre usiner pour pouvoir se fixer sur les pales. De plus l'axe du moteur est
trop court. Il faut donc usiner un prolongateur 6.35 mm vers 6 mm.
|
|
| Schema 2 : Modification des pales et du prolongateur |
Schema 3 : Modification de la poulie |
|
|
| Photo 28 : Les pales et la poulies usinées |
Photo 29 : Le prolongateur |
Les plans en 3D des pièces modifiées sont disponibles ici :
La poulie
Pales et prolongateur
La plaque moteur se monte sur le chassie à l'aide de 4 vis M4 de 10 mm de longueur. Dans les 4 autres trous nous faisons
passer 4 vis M4 de 30 mm de longueur pour maintenir le moteur.
|
|
| Photo 30 : La plaque montée. Vue de coté |
Photo 31 : La plaque montée. Vue de face |
Le transformateur est fixé au chassi du projecteur par deux boulons M4. Le primaire est relié au connecteur 230 VA par deux fils.
Remarque: Je ne donne pas de cotations pour les trous de percage car les dimenssions des étriers varient d'un transformateur à un autre.
Photo 32 : Le nouveau transformateur
L'étape suivante, qui est assez complexe, consiste à monter les pales modifié avec la poulie usinée. Le rotacteur du projecteur doit etre en position 0
1 - Assembler la came avec les pales modifiés.
2 - Positionner l'ensemble came, pales et poulie dentée devant le palier
3 - Faire passer l'axe dans l'ensemble de la droite vers la gauche
4 - Des que l'axe est sortie de l'ensemble, mettre la bague #1 entre la came et le palier puis la rondelle en plastique.
5 - Faire passer l'axe dans le palier, puis mettre l'autre rondelle en plastique, la deuxième bague de serrage, la vis sans fin et la rondelle.
6 - L'axe reposant sur ses 2 paliers, mettre le circlip.
7 - Pousser l'ensemble rondelle vis sans fin et bague de serrage vers la gauche et serrer la bague.
8 - Pousser tout l'axe vers la gauche afin de dégager la poulie denté des pales modifiées. Photos 33 et 34.
9 - Serrer les pales modifiées avec 2 vis sans tetes.
10 - Mettre la poulie sur son epaulement et visser les deux vis M3.
11 - Pousser la vis sans fin vers la droite en buté contre le palier.
12 - Pousser la bague de serage vers la gauche et la serrer.
|
|
| Photo 33 : Montage de la poulie dentée #1 |
Photo 34 : Montage de la poulie dentée #2 |
La photo 35 donne un apperçu de l'axe fini.
Photo 35 : L'axe remonté

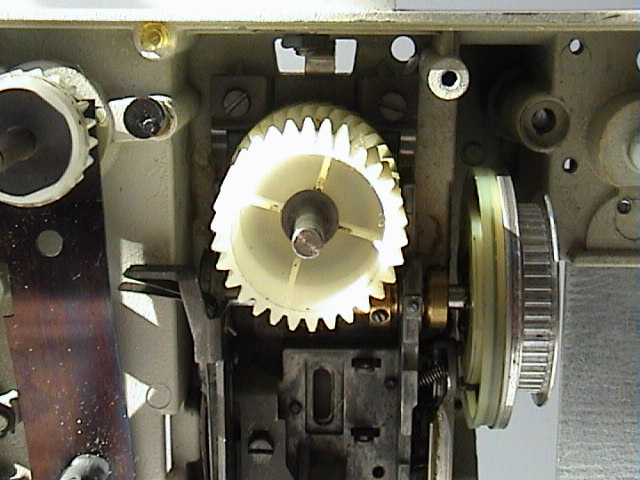

Le pignon qui est en contact avec la vis sans fin et remonté sur son axe.
Photo 36 : Pignon vis sans fin
Viens ensuite le bloc de pignons qu'il faut remonter avec les deux circlips.
Photo 37 : Bloc de pignons
Puis les barres de maintien.
Photo 38 : Les barres de maintien
Les trois derniers pignons sont montés sur leur axe et mis en pression à l'aide du ressort et de la vis.
Photo 39 : Les derniers pignons
Le montage se pourssuit en mettant le chassi du moteur en place. Afin de tendre la courroie suffisament,
il faut ajouter 3 rondelles plates de 10 mm. La rondelle du millieu doit etre limée sur les cotés pour bien à plat sur le batit du projecteur.
La courroie doit etre positionnée sur la roue dentée avant que le chassi moteur soit monté.
Photo 40 : Les derniers pignons
La plaque qui tient le tendeur de chaine est montée sur le chassi du moteur et l'ensemble vissé par les 3 vis d'origine sur le batit du projecteur.
Photo 41 : Le chassi moteur monté
Enfin pour finir le moteur ainsi que sa poulie sont assemblé. Pour cela, la poulie de l'arbre moteur est
montée sur le prolongateur sans etre serrée. La courroie est passée sur la poulie. Le prolongateur est positionné devant l'axe du moteur.
Puis le moteur est enfilé sur les 4 boulons M4 du chassi et son axe est inséré dans le prolongateur. On peut alors serrer les 4 boulons et les vis
sans tete du prolongateur. La chaine peut alors etre mise en place.
|
|
| Photo 42 : La mécanique finie |
Photo 43 : Détail des modifications |
