Le principe

Le cahier des charges pour l'éléctronique est le suivant:

- Génération du nombre d'impulsions nécessaires pour faire avancer le film d'une image
- Génération d'une implusion permettant la capture de l'image.
- Avance d'une image par bouton poussoir
- Controle du sens de rotation
- Avance en continue du moteur pour le rembobinnage

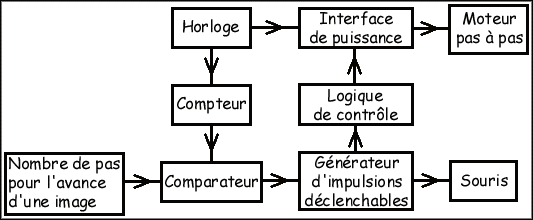

Le schema bloc fonctionel suivant résume tout ceci.

Schéma bloc
Schéma 1: Schéma bloc

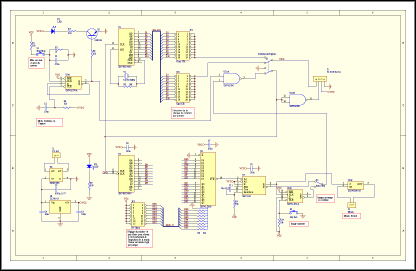

Et voici le schéma de principe

Schéma de principe de la partie controle
Schéma 2: Schéma de la partie controle

Le fichier au format pdf est téléchargable ici

La partie puissance est assurée par deux composants qui sont les L297 et L298. Le schéma de principe est celui du constructeur.
En voici une représentation

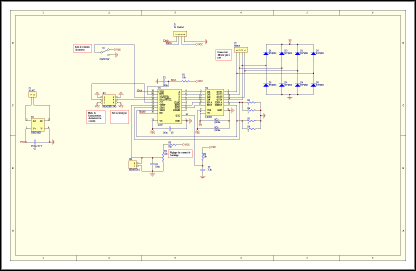

Schéma de principe de la partie puissance
Schéma 3: Schéma de la partie puissance

Le fichier au format pdf est téléchargable ici

Sur la photo suivante nous voyons les mesures à la sortie du générateur d'impulsions pour l'envoie du clique de souris ainsi que l'horloge de commande du moteur pas à pas

Oscilloscope
Photo 1 : Impulsions moteur et souris

La réalisation de ce circuit passe par la fabrication de circuits imprimés. Ceux-ci sont réalisés en Bulgarie chez Olimex Ltd [5]. Les circuits sont double face à trous métalisés.

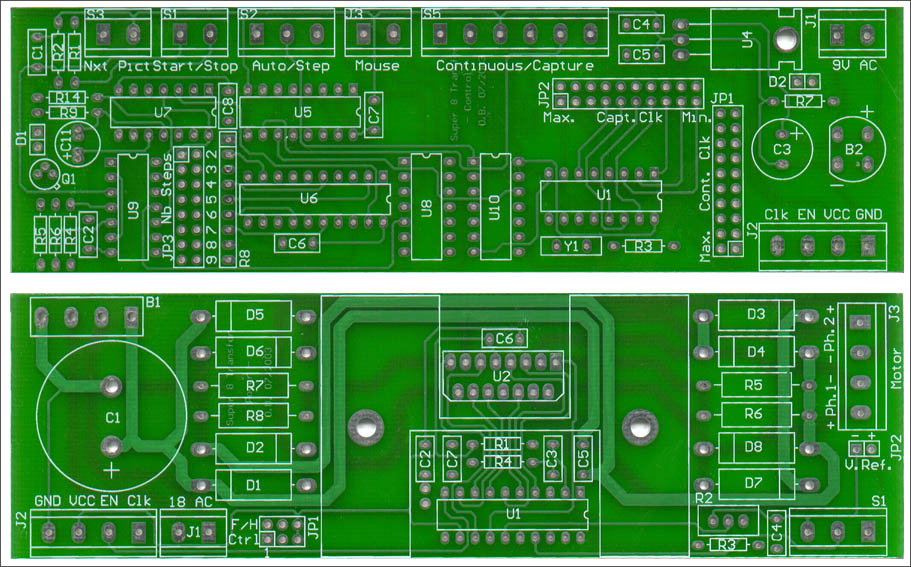

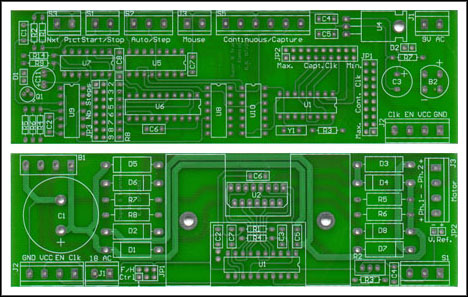

les circuits imprimés
Photo 2 : les circuits imprimés

la liste des composants est disponible ici.     (Imprimer cette liste au format paysage avec des marges de 15 mm sur tout le document.)
Je vous conseille de bien lire les notes avant d'acheter les composants.
Pour vous faciliter la tache, j'ai demandé à la société Selectronic [6] de réaliser un kit contenant tous les composants. Ce kit porte la référence 50.2799987-1 et il contient tous les composants sauf les circuits imprimés.
Je ne peux plus fournir ces circuits imprimés. Une nouvelles version est en cours de préparation. Sauf si vous réalisez vous même les circuits imprimés, ne commandez plus le kit chez Selectronic.

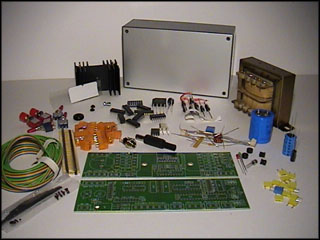

Les composants
Photo 3 : les composants

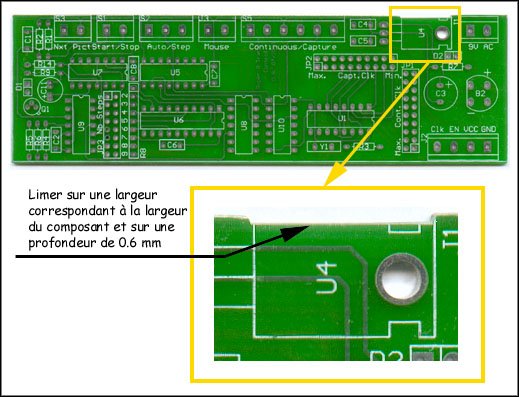

Nous commencerons par limer légèrement le circuit imprimé au nivau du régulateur de tesion U4 afin de pouvoir implanté son radiateur (Photo 4).

découpe PCB
Photo 4 : La découpe du circuit imprimé pour l'implantation du radiateur

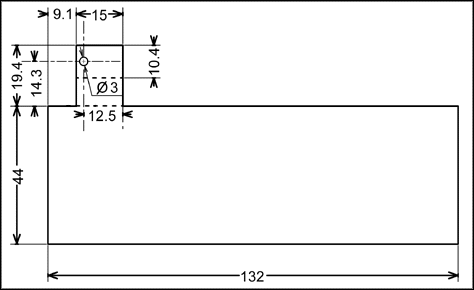

Le radiateur est réalisé en découpant une feuille d'aluminium de 0.5 mm d'épaisseur. Le schema du radiateur est donné sur la figure 1.

Schéma radiateur 7805
Figure 1 : Schéma du radiateur pour le 7805

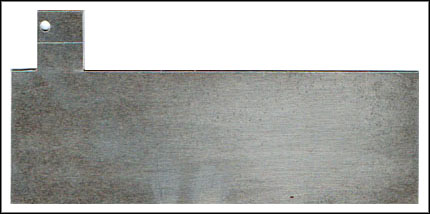

Photo radiateur 7805
Photo 5 : Le radiateur découpé

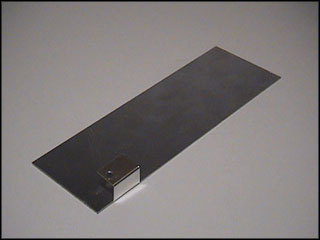

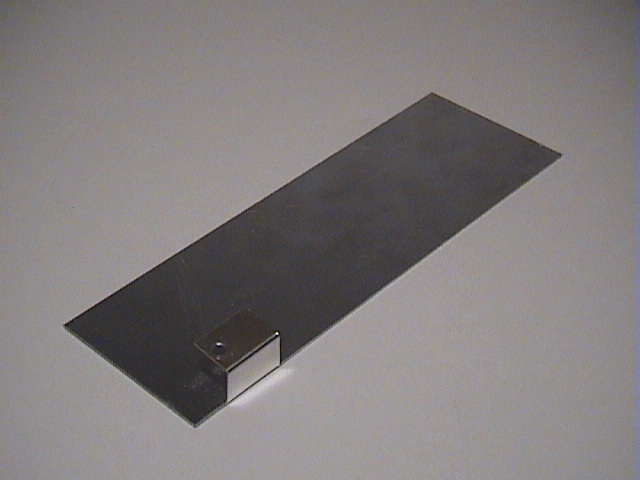

Puis le petit ergot de fixation sera plié suivant les lignes en pointillé tel que le montre les photos 6 et 7.

Radiateur plié 001 Radiateur plié 001
Photo 6 : Le radiateur plié (vue 1) Photo 7 : Le radiateur plié (vue 2)

Enfin nous collerons 3 pieds en caoutchouc comme le montre la figure 7. Ceux-ci sont destiné à éviter tout contact entre le circuit imprimé est le radiateur.

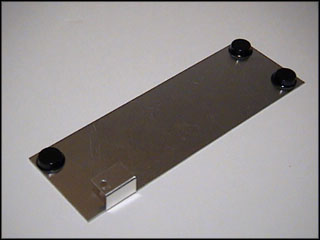

Radiateur fini
Photo 8 : Le radiateur fini



Les figures 2 et 3 donnent le cablage pour les divers interrupteurs et boutons poussoir.

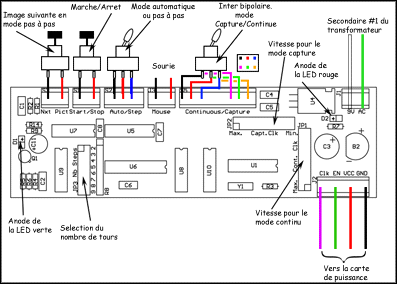

Cablage de la carte de commande
Figure 2: Cablage de la carte de commande

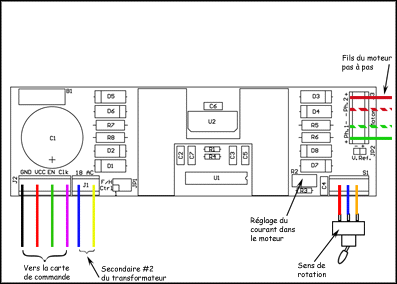

Cablage de la carte de puissance
Figure 3: Cablage de la carte de puissance

Les photos 9, 10, 11, et 12 donnent un apperçu des cartes une fois montées.

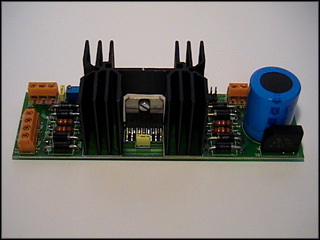

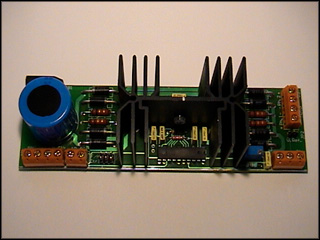

La carte de puissance montée 1 La carte de puissance montée 2
Photo 9 : La carte de puissance montée(vue 1) Photo 10 : La carte de puissance montée(vue 2)

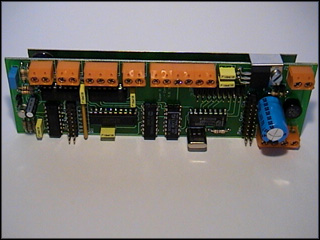

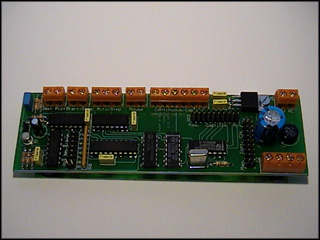

La carte de contrôle montée 1 La carte de contrôle montée 2
Photo 11 : La carte de contrôle montée(vue 1) Photo 12 : La carte de contrôle montée(vue 2)

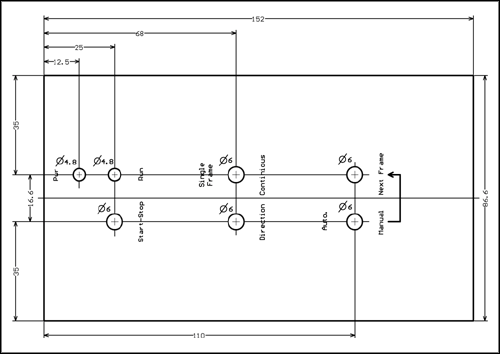

L'ensemble est monté dans le boitier.La figure 4 donne le plan de perçage du coffet. Les fils qui vont vers le tranformateur et le moteur pas à pas, passe au travers d'un passe fils. Ce dernier est monté sur le coté du boitier.

plan de perçage
Figure 4: Plan de percage du boitier

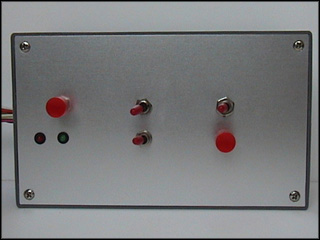

La photo 13 donne un appercu du boitier fini.

Le boitier fini
Photo 13: Le boitier fini

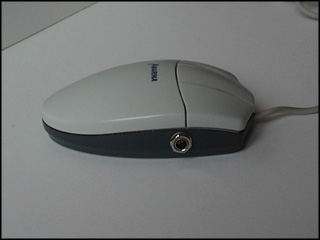

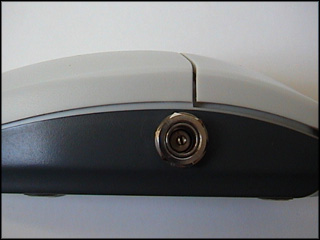

Pour finir il ne reste plus qu'a modifier la sourie afin de pouvoir acceder au bouton gauche de celle-ci. Nous avons monté un jack d'alimentation sur le coté d'une souris comme le montre les photos 14 et 15. Les connections du jack sont reliées en parallele via deux fils au bouton poussoir de la souris.

Modification de la sourie Modification de la sourie. Vue agrandie
Photo 14 : Modification de la sourie Photo 15 : Modification de la sourie. Vue agrandie



Nous avons aussi besoin d'une alimentation pour la lampe qui eclaire le film. Celle-ci doit délivrer 0.85 A sous 5.2 V. La réalisation de cette carte se fait au moyen d'une plaque d'essai. Afin de fixer le circuit dans le projecteur, nous collerons deux entretoise fileté. Le LM 317 est monté sur un radiateur permettant d'evacuer l'energie dissiper. La puissance à dissiper étant de 7.5W il faut un radiateur consequent. Avec le radiateur de la photo, la temperature se stabilise à 65°C.

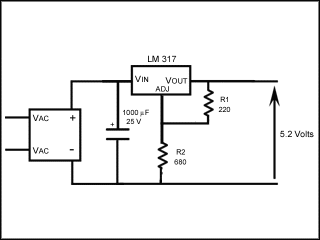

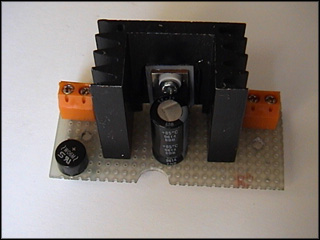

Schema de pricipe de l'alimentaion de la lampe L'alimentation. Vue de dessus
Schema 4 : Schema de pricipe de l'alimentaion de la lampe Photo 16 : L'alimentation. Vue de dessus

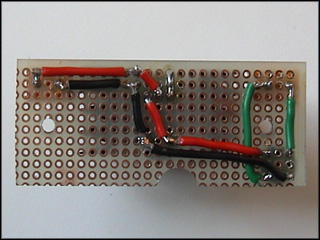

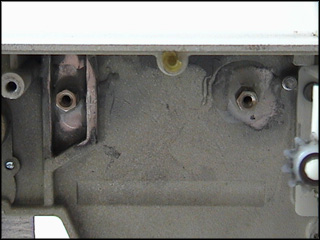

L'alimentation. Vue de dessous Les supports de fixation de l'alimentation
Photo 17 : L'alimentation. Vue de dessous Photo 18 : Les supports de fixation de l'alimentation

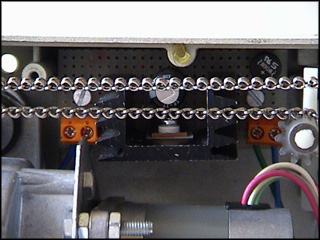

L'alimentation dans le projecteur.

L'alimentation dans le projecteur
Photo 16 : L'alimentation dans le projecteur
